Geschikt voor
Airconditioning
Verwarming in commerciële gebouwen
Commercial hot water recirculation
Recirculatie warm water
Verwarming in woonhuizen
Districtkoeling
Stadsverwarming
Verwarming binnen de industrie
Verdubbel de prestaties of geniet van verminderde uitvaltijd door redundantie van de dubbele pomp die draadloos werkt. De in...
Geschikt voor
- Airconditioning
- Verwarming in commerciële gebouwen
- Commercial hot water recirculation
- Recirculatie warm water
- Verwarming in woonhuizen
- Districtkoeling
- Stadsverwarming
- Verwarming binnen de industrie
Verdubbel de prestaties of geniet van verminderde uitvaltijd door redundantie van de dubbele pomp die draadloos werkt. De intelligentie in de MAGNA3 voorziet in alle toepassingsbehoeften

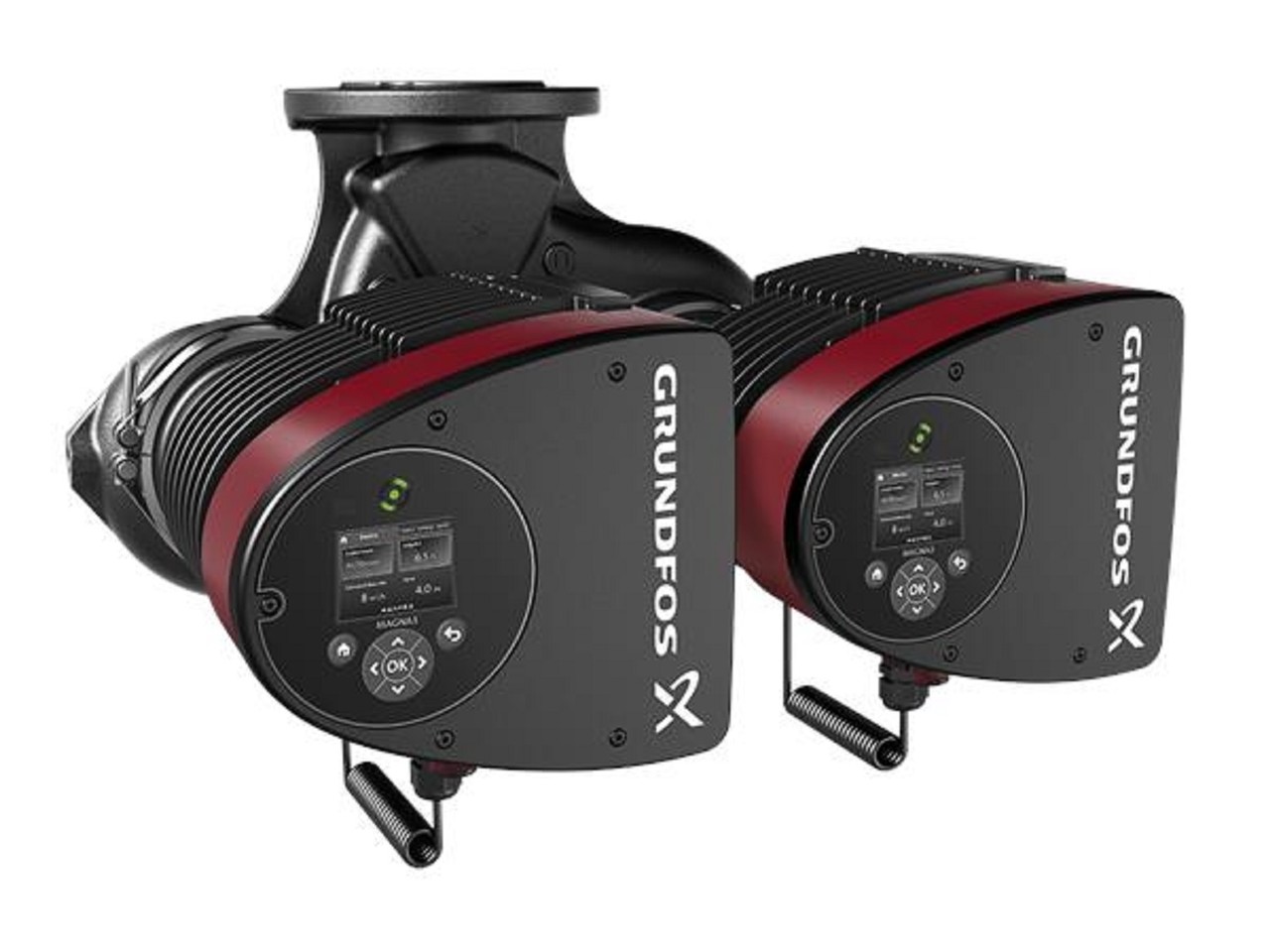

De magna3 d 32-120 f is de ideale keuze voor bijna elk bouwproject - oud of nieuw. De pomp is van het type natloper, wat betekent dat de pomp en de motor één geheel vormen zonder asafdichting en met slechts twee pakkingen voor de afdichting. De lagers worden gesmeerd door de verpompte vloeistof. De magna3 is een pomp zonder onderhoudseisen en met extreem lage levenscycluskosten. Magna3 d 32-120 f circulatiepompen zijn bedoeld voor het rondpompen van vloeistoffen in verwarmingssystemen, airco- en koelsystemen, warmwatersystemen, geothermische warmtepompsystemen en systemen op zonnewarmte. De autoadapt functie zorgt dat de magna3 zich automatisch aanpast aan de actuele systeemkarakteristieken voor minimaal energieverbruik tijdens bedrijf. Deze instelling verlaagt de bedrijfskosten en verhoogt het comfort vanwege een lage geluidsbelasting. De flowlimit functie maakt het mogelijk om het maximale debiet te begrenzen waardoor er geen smoorkleppen voor de pomp nodig zijn. Gecombineerd met de autoadapt functie krijgt u flowadapt. Met de temperatuurverschilregeling kunt u uw debiet inregelen op basis van δt. Warmte-energie-bewaking is geïntegreerd en kan worden gebruikt om een schatting te maken van het energieverbruik in verschillende gedeeltes van een gebouw. Dit is een waardevol hulpmiddel voor optimaliseringsdoeleinden. De automatische nachtverlaging zorgt dat de magna3 op de minimale curve draait wanneer de ingebouwde sensor een temperatuurdaling van meer dan 10-15c binnen ongeveer 2 uur registreert. Kenmerken: - autoadapt - flowadapt en flowlimit - regeling op basis van proportionele druk - regeling op basis van constante druk - regeling op basis van constante temperatuur - regeling op basis van constante curve - max. Of min. Curve bedrijf - automatische nachtverlaging - geen externe motorbeveiliging nodig - isolatieschalen voor verwarmingssystemen worden meegeleverd bij de enkelpompen - groot temperatuurbereik waarbij vloeistoftemperatuur en de omgevingstemperatuur onafhankelijk van elkaar zijn. - laag energieverbruik - ingebouwde drukverschil- en temperatuursensor - eenvoudige installatie - geen onderhoud en lange levensduur - uitgebreide gebruikersinterface met tft-display - multipompfunctie - externe besturing en bewaking via uitbreidingsmodules - gietijzeren pomphuis (ook verkrijgbaar in rvs uitvoeringen) - rotorbus gemaakt van koolstofvezelversterkte composiet - rvs lagerplaat en rotorbekleding - statorhuis gemaakt van aluminiumlegering - luchtgekoelde voedingselektronica communicatie: - draadloze communicatie via de grundfos go remote app - veldbuscommunicatie via cim-modules - digitale ingangen - relaisuitgangen - analoge ingang motor en elektronische regelaar de magna3 is uitgerust met een 4-polige synchroonmotor met permanente magneet (pm-motor). Dit motortype wordt gekenmerkt door een hoger rendement dan een conventionele asynchrone kooiankermotor. Het toerental van de pomp wordt geregeld door een geïntegreerde frequentie-omvormer. Vloeistof: te verpompen medium: water bereik vloeistoftemperatuur: -10 .. 110 c medium temperatuur tijdens bedrijf: 60 c dichtheid: 983.2 kg/m³ technisch: nominale flow: 9.8 m³/u nominale opvoerhoogte: 7.9 m tf klasse: 110 keurmerken op typeplaat: ce,vde,eac,cn rohs,weee materialen: pomphuis: gietijzer pomphuis: en-gjl-250 pomphuis: astm a48-250b waaier: pes 30%gf installatie: reeks van omgevingstemperaturen: 0 .. 40 c maximale bedrijfsdruk: 10 bar flens norm: din leidingaansluiting: dn 32 druktrap: pn6/10 inbouwlengte: 220 mm elektrische gegevens: vermogen - p1: 16 .. 339 w netfrequentie: 50 hz nominale spanning: 1 x 230 v maximum stroomverbruik: 0.18 .. 1.53 a dichtheidsklasse (iec 34-5): x4d isolatie klasse (iec 85): f overige: energie (eei): 0.19 netto gewicht: 29.7 kg bruto gewicht: 33.5 kg transportvolume: 0.087 m³
Productnaam | MAGNA3 D 32-120 F |
Productnummer | 97924454 |
EAN nummer | 5710626495320 |
Prijs | € 3793 |
Technisch
Nominaal debiet | 10.13 m³/u |
Nominale opvoerhoogte | 7.777 m |
Maximale opvoerhoogte | 120 dm |
TF klasse | 110 |
Keurmerken op typeplaat | CE,VDE,EAC,CN ROHS,WEEE |
Model | D |
Materialen
Pomphuis | Gietijzer |
| EN-GJL-250 |
| ASTM A48-250B |
Waaier | PES 30%GF |
Installatie
Bereik van omgevingstemperatuur | 0 .. 40 °C |
Maximale bedrijfsdruk | 10 bar |
Flens norm | DIN |
Leidingaansluiting | DN 32 |
Druktrap | PN 6/10 |

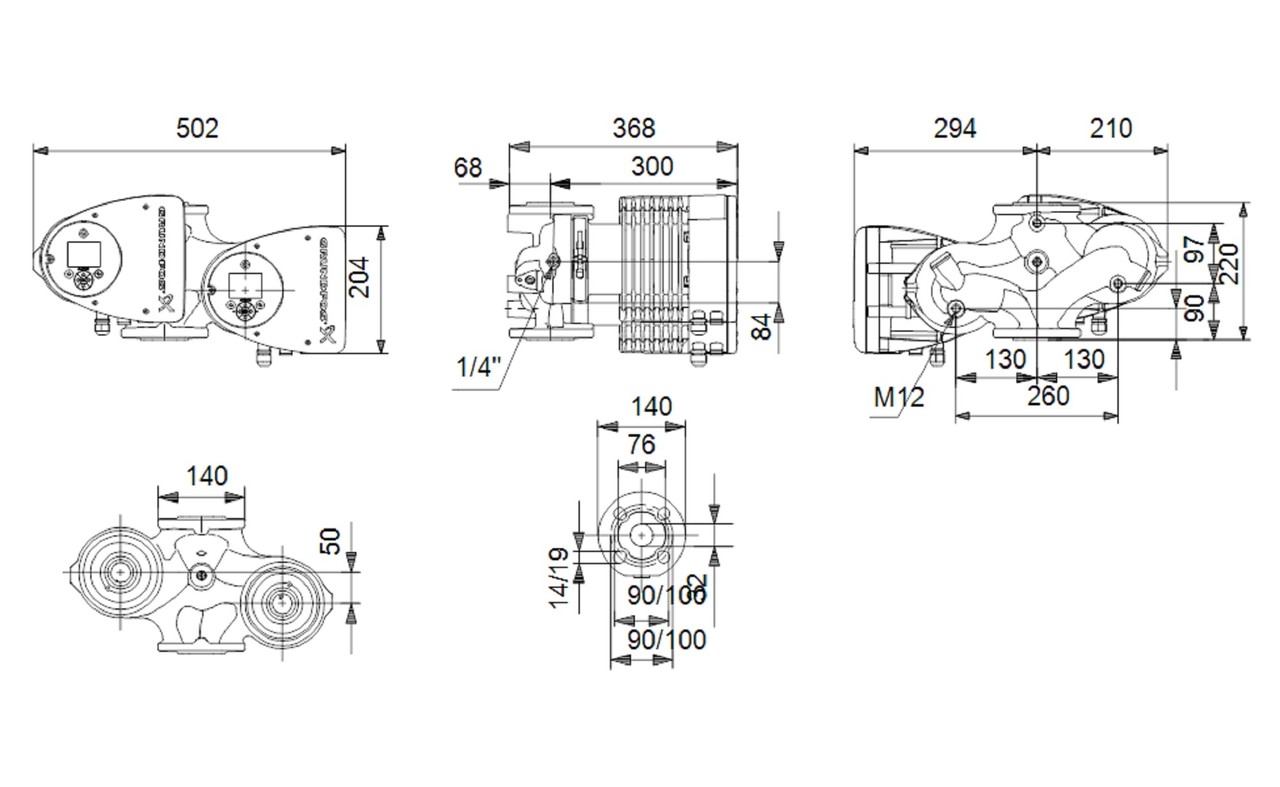

Inbouwlengte | 220 mm |
Vloeistof
Te verpompen medium | Water |
Bereik vloeistoftemperatuur | -10 .. 110 °C |
Medium temperatuur tijdens bedrijf | 60 °C |
Dichtheid | 983.2 kg/m³ |
Elektrische gegevens
Vermogen - P1 | 16 .. 339 W |
Netfrequentie | 50 / 60 Hz |
Nominale spanning | 1 x 230 V |
Maximum stroomverbruik | 0.18 .. 1.53 A |
Dichtheidsklasse (IEC 34-5) | X4D |
Isolatie klasse (IEC 85) | F |
Overige
Energie (EEI) | 0.19 |
Netto gewicht | 30 kg |
Bruto gewicht | 33.8 kg |
Transportvolume | 0.087 m³ |
Swedish RSK No. | 5732528 |
Norwegian NRF no. | 9042754 |
Land van herkomst | DE |
HS code | 84137030 |
